После продолжительных многократных экспериментов, связанных с освоением премудростей радиоэлектроники, пайки, травления печатных плат и т.д., завершилось успехом создание таймера на микросхеме 555-ой серии (NE555E).
Отличие - в качестве полевого транзистора я использовал У101Е, а также не использовал SMD-компоненты. И не стал ставить диод, для защиты от переполюсовки.

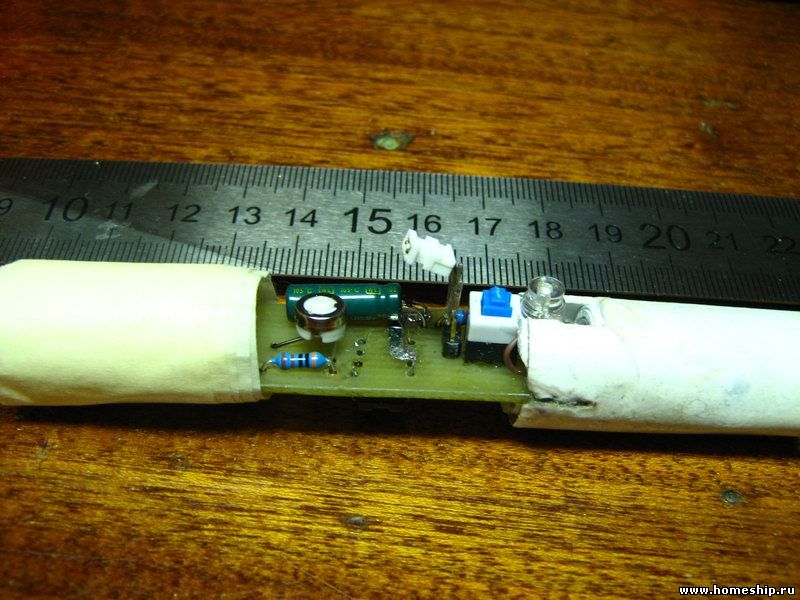

Итог, подготовленный для установки в планер А2 (любой модификации):

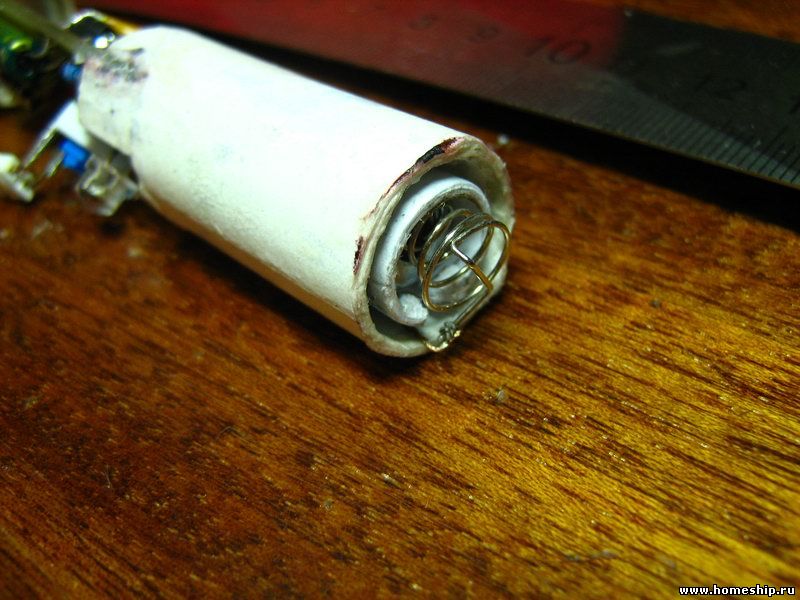

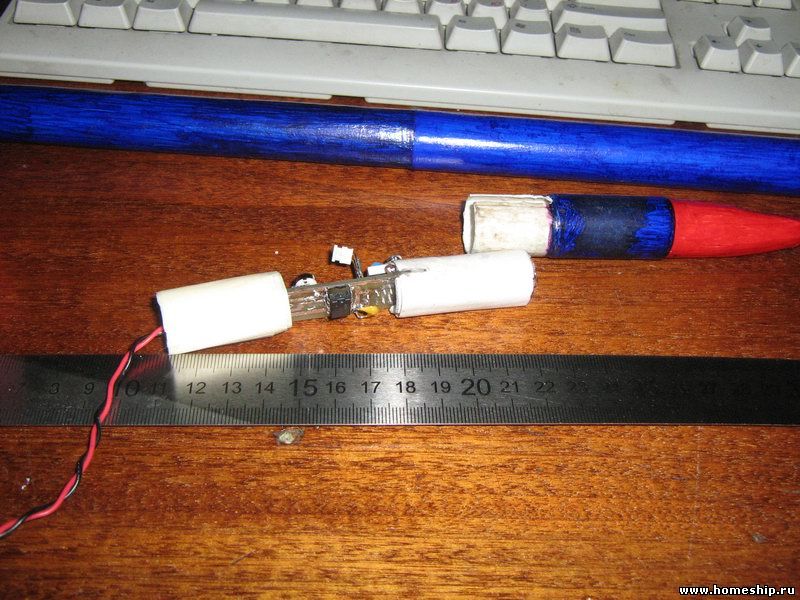

Схема обеспечивает задержку от 1 до 22 сек, при питании от элемента типа А23 (12 В). Элемент устанавливается в специальный контейнер: Плюсовым контактом элемент питания упирается в контактную площадку на плате, а с другого торца через подпружиненный на сжатие контакт упирается в шпангоут головного обтекателя. Таймер установлен в ГО:

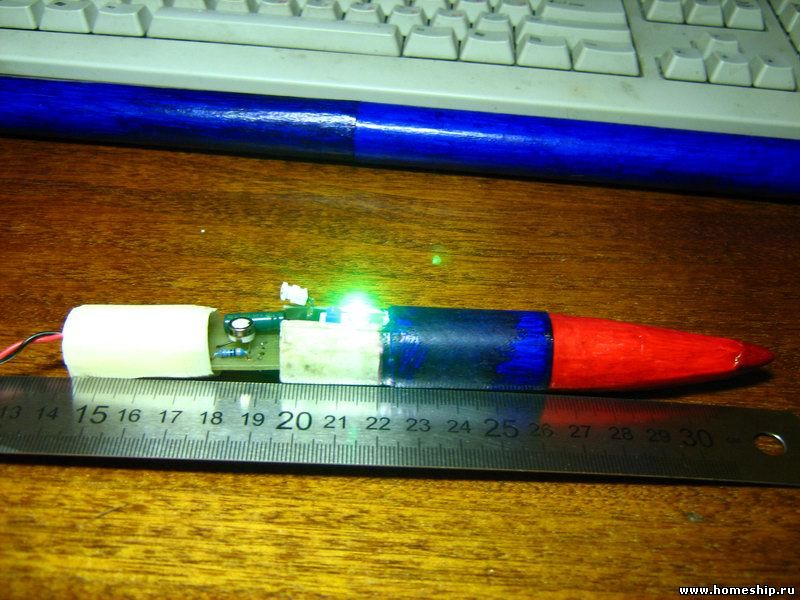

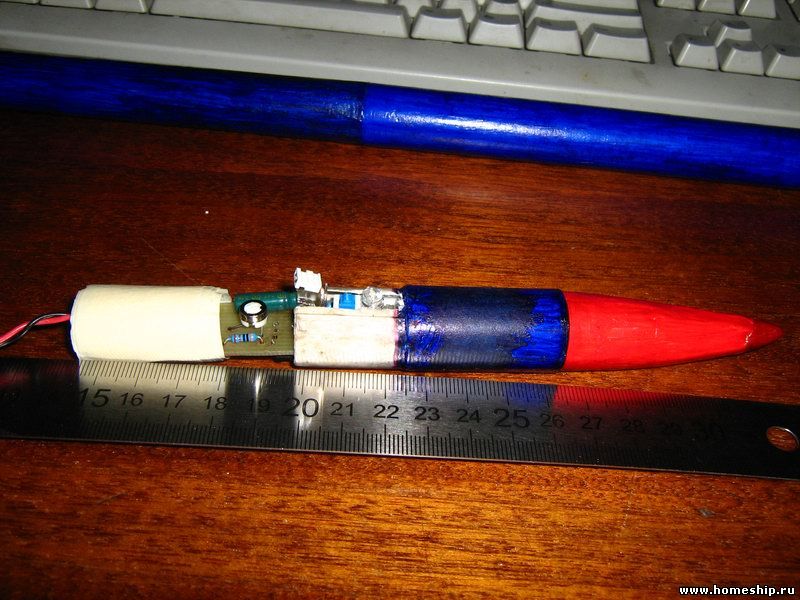

Другой стороной (с выводами для воспламенителя системы спасения), таймер устанавливается в парашютный отсек. Плотная посадка достигается подмоткой малярным скотчем цилиндрического кожуха со стороны выводов. В сборе с парашютным отсеком это выглядит так:

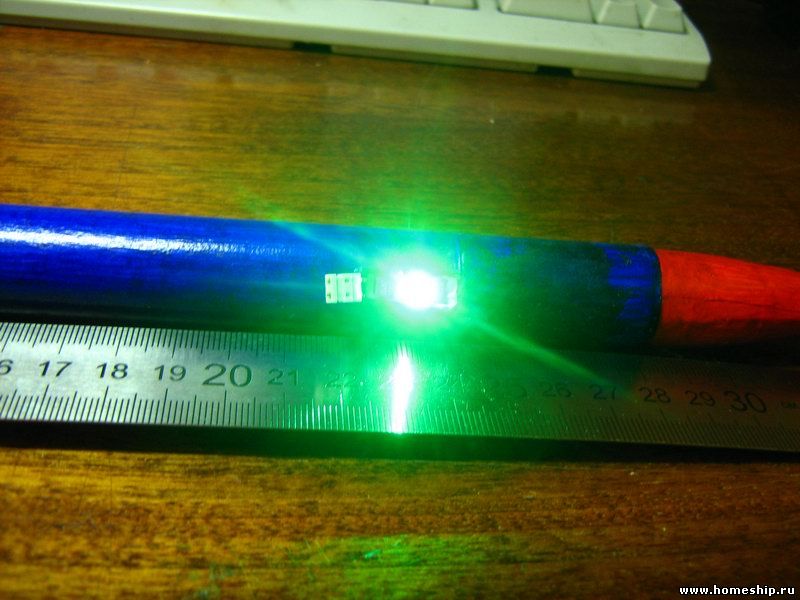

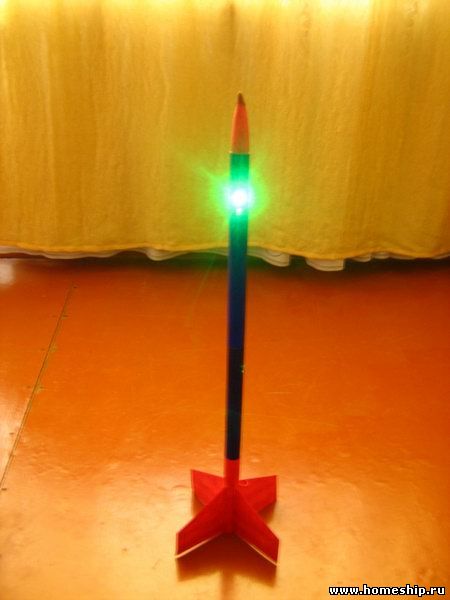

Можно заценить яркость светодиода ))

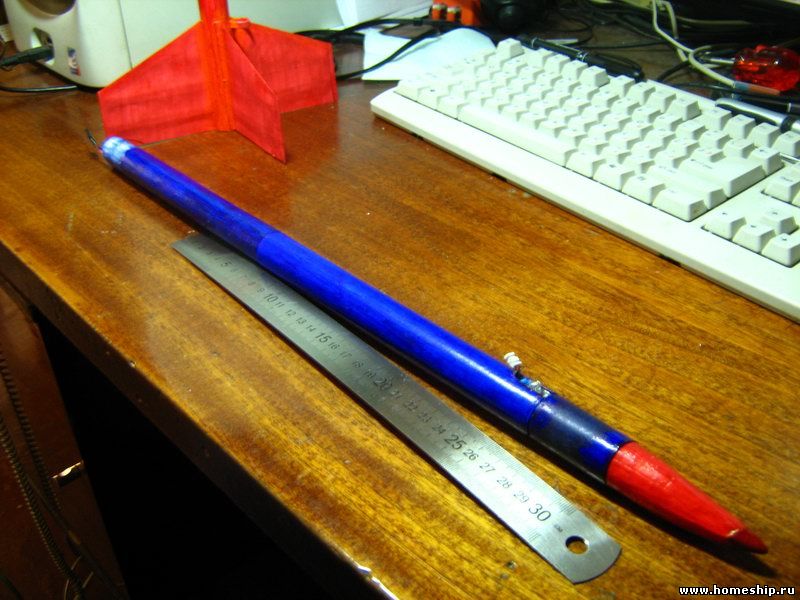

Планер А2-3, в сборе с таймером:
Итого, характеристики:

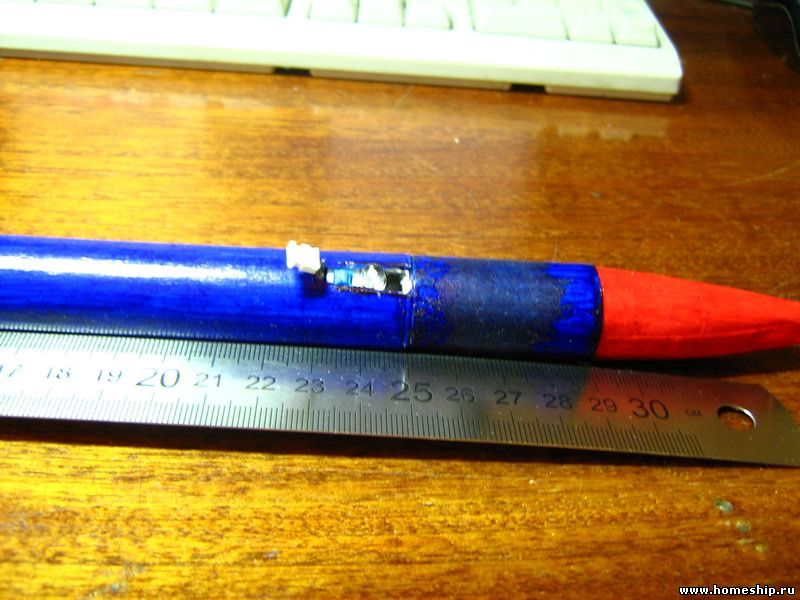

Напряжение питания: 5-12 В (временная задержка увеличивается для низкого напряжения) Диапазон задержки: 1-22 сек (для напряжения 12 В) Вес таймера с элементом питания А23: 60 гр Индикация целостности цепи воспламенителя - присутствует На внешний борт планера выведены: вкл. питания, индикация питания и цепи воспламенителя, стартовая перемычка. Размеры платы таймера: 17 х 55 мм. Габариты таймера позволяют его монтаж в планера со внутренним диаметром не менее 18 мм.
А теперь - ложка дегтя... Ток КЗ, выдаваемый элементами питания А23 (12В) недостаточен для использования нихромовых запалов. Видимо буду пробовать с запалами из лампочек, или механические инициаторы систем спасения. О результатах сообщу дополнительно.
|
